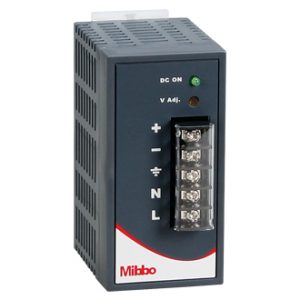

Fuente de alimentación Mibbo MDR 48W
MDR 100WMibbo MDR 150WMDR 100WMDR 500W

Fuentes Serie MDR

La serie MDR de Mibbo engloba una gama de fuentes de alimentación con potencias desde 24 a 500W.

Sus características mas destacables son:

  • Amplio rango de entrada de tensión.

  • Guía de carril DIN TS35 .

  • Cumple con la normativa RoHS de protección medioambiental .

  • Luz indicadora.

  • Protecciones: sobretensión, sobrecarga, corto circuito.

  • Pequeño tamaño, alta eficiencia, alta confianza.

  • Aguanta 100% de la carga toda su vida.

PARAMETROS TECNICOS GENERALES

PARAMETROS DE ENTRADATensión de Entrada85-264 VAC
Frecuencia de Entrada47-63Hz
Sobrecorriente22A/115VAC, 44A/230VAC
PARAMETROS DE SALIDARegulación Tensión salida+/-10%
Precisión de Tensión+/- 1%
Ratio de ajuste lineal+/- 0,5%
Regulación de Carga+/- 0,5%
Tiempo de ajuste, arranque1000 ms 50 ms / 230 VAC a plena carga
Tiempo de Espera20 ms / 230VAC a plena carga
Indicador de EstadoLED verde
FUNCIONES DE PROTECCIONProtección de Sobrecarga110%-150% de potencia de salida nominal.
Tipo de Protección : Modo intensidad constante, recupera automáticamente
después de solucionar una excepción de carga
Sobre Tensión
Tipo de Protección : Modo Apagado, recupera automáticamente después de
solucionar una anormalidad en la tensión.
SEGURIDAD & CEMResistencia TensiónI/P-O/P:3KVAC;I/P-FG:2KVAC;
O/P-FG:0.5KVAC
Resistencia AislamientoI/P-O/P,I/P-FG,O/P-FG:
100M Ohms/500VDC/25℃/70%RH
Estándares de SeguridadGB4943
Emisión CEMCumple EN55022(CISPR22)Clase B,
EN61000-3-2,-3
Inmunidad CEMCumple EN61000-4-2,3,4,5,6,8,11,
EN61000-6-1,Clase a
Estándar Industria Ligera
PARAMETROS MEDIOAMBIENTALESTemperatura de Trabajo-20~70º(Caídas >50º)
Temperatura almacenamiento-20~85º
Humedad almacenamiento5~95%
Vibración10~500Hz,2G 10 min / ciclo en ejes Y, X, Z cada 60 minutos
OTROS PARAMETROSTiempo medio para fallo≥240K hrs,MIL-HBDK-217F(25℃)
Método de instalaciónMontaje en carril DIN Ts35
Nivel de ProtecciónIP20

PARAMETROS TECNICOS ESPECIFICOS

 ModeloSalidaSobretensiónRizadoEficienciaIntensidad EntradaPeso
KG
Dimensiones
mm
24 WMDR1020-05F
4A 5V5.6~6.85078%0,24A / 230VAC0,2 75 x 45 x 96
MDR1024-12F2A 12V13.5~16.210080%0,24A / 230VAC0,2 75 x 45 x 96
MDR1024-24F1A 24V28~3210083%0,24A / 230VAC0,2 75 x 45 x 96
48 WMDR1048-12F4A 12V13,5~16,210080%0,5A / 230VAC0,2 75 x 45 x 96
MDR1048-15F3,2A 15V17,4~2015080%0,5A / 230VAC0,2 75 x 45 x 96
MDR1048-24F2A 24V28~3215083%0,5A / 230VAC0,2 75 x 45 x 96
100 WMDR1100-12F8,3A 12V13,5~16,210078%1,0A / 230VAC0,55 121 x 56 x 110
MDR1100-24F4,2A 24V28~3215081%1,0A / 230VAC0,55 121 x 56 x 110
MDR1100-48F2,1A 48W55~6225082%1,0A / 230VAC0,55 121 x 56 x 110
150 WMDR1150-12F12,5 A 12V13,5~16,210080%1,4A / 230VAC0,65 121 x 75 x 110
MDR1150-24F6,3A 24V28~3215082%1,4A / 230VAC0,65 121 x 75 x 110
MDR1150-48F3,2A 48V55~6225083%1,4A / 230VAC0,65 121 x 75 x 110
240 WMDR1240-12S20A 12V13,5~16,210080%1,9A / 230VAC0,70 121 x 75 x 110
MDR1240-24S10A 24V28~3215082%1,9A / 230VAC0,70 121 x 75 x 110
MDR1240-48S5A 48V55~6225082%1,9A / 230VAC0,70 121 x 75 x 110
360 WMDR1360-24S15A 24V28~3215082%2,9A / 230VAC0,75 121 x 75 x 110
MDR1360-48S7,5A 48V55~6225082%2,9A / 230VAC0,75 121 x 75 x 110
500WMDR1500-24S21A 24V28~3215082%3,8A / 230VAC1,205 121 x 100 x 110 mm
MDR1500-48S10,5A 48V55~6225082%3,8A / 230VAC1,20 121 x 100 x 110
Catálogo
Fuentes Mibbo Serie MDR v1.1 (Catálogo 2018)
