Serie GD20

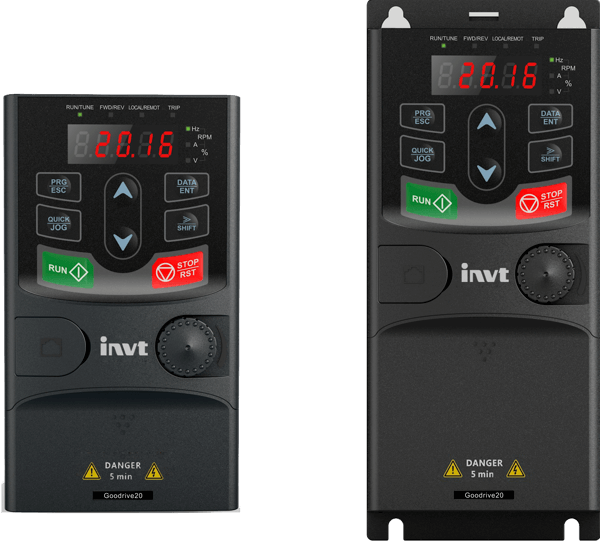

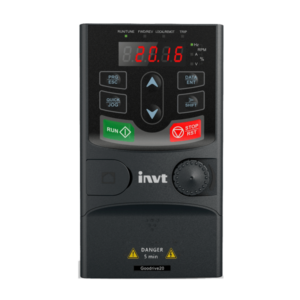

Convertidor de frecuencia GD20

Excelentes características de control: control vectorial sin sensor y capacidad de autotuning de parámetros de motor estáticos y en rotación

  • Diseño optimizado de la estructura: Reducidas dimensiones del equipo para ahorrar espacio. Admite varios modos de instalación.
  • Reactancias DC incorporados en lo convertidores ≥5kW, mejorando el factor de potencia en la entrada. Unidad de frenado incluida en los convertidores ≤ 37kW, opcional en los convertidores entre 45 y 110 kW.
  • Varias interfaces: interfaz de comunicación estándar RS-485; múltiples terminales de entrada y salida; teclado externo
  • Multifuncional y fácil de usar: PLC simple, control de velocidad de varios pasos, PID incorporado, control de par, curva V / F de varios tipos, varios modos de control, funcionamiento ininterrumpido con cortes en la alimentación, etc..

Garantía de calidad: certificado CE y diseño térmico preciso

Gama

220VAC (-15%) monofásicos a240V (+ 10%) 0,4-2,2KW

220VAC (-15%) trifásicos  a 240V (+ 10%) 0,4-7,5KW

380VAC (-15%) trifásicos a 440V ( + 10%) 0,75-110KW

DISEÑO ESTRUCTURAL OPTIMIZADO

  • Dimensiones mas reducidas que otros convertidores.

  • Permite la instalación de un convertidor junto a otro.

  • Permie la instalación en carril DIN o pared.

RENDIMIENTO EXCELENTE

  • Control Vectorial.

  • Mejor rendimiento del motor.

  • Gran rendimiento a altas frecuencias.

MULTIFUNCION Y FACILIDAD DE USO

  • Unidad de frenado incorporada en todos los convertidores ≤ 37 kW.

  • Los convertidores ≥ 4 kW soportan compartir el bus DC

  • Incorpora función de desconexión de seguridad.

  • Soporta panel de mando externo.

ABUNDANTES FUNCIONES DE SOFTWARE

  • Comunicaciones RS485.

  • PID

  • Auto tunning de los parámetros del motor.

  • Incorpora funciones de PLC.

  • Multivelocidades programadas.

  • Varias configuraciones de curva V/F

  • Terminales virtuales.

  • Funcionamiento ininterrumpido con microcortes en la alimentación.

  • Varias funciones de protección.

  • Varios modos de frenado

  • Auto tunning de los parámetros del motor.



Especificaciones

Función Especificaciones
AlimentaciónEntrada de Tensión (V)Monofásicos 220V (-15%) – 240V (+10%)
Trifásicos 380V (-15%) – 440V (+10%)
Intensidad de Entrada (A)Vea los valores nominales
Frecuencia de Entrada (Hz)50 ó 60 Hz; rango permitido: 47-63 Hz
SalidaCapacidad de salida (kW)Vea los valores nominales
Intensidad de salida (A)Vea los valores nominales
Tensión de salida (V)0 – tensión de entrada, error < 5%
Frecuencia de salida (Hz)0 – 400 Hz
Características de
control técnico
Modo de ConrolSVPWM, SVC
Porcentaje de velocidad ajustable1 – 100%
Precisión de control de la velocidad+/- 0,2% (SVC)
Fluctuación de velocidad+/- 0,3% (SVC)
Respuesta de par>20ms (SVC)
Precisión del control de par10%
Par de arranque0,5 Hz/150% (SVC)
Capacidad de sobre carga150% de la intensidad nominal: 1 minuto
180% de la intensidad nominal: 10 segundos
200% de la intensidad nominal: 1 segundo
Control de MarchaModo de ajuste de FrecuenciaAjuste digital, ajuste analógico, ajuste por frecuencia de pulsos,
ajuste de multi-velocidades, ajuste de PLC simple, Ajuste PID,
ajuste por comunicación MODBUS
Conmutación entre la combinación ajustada y el canal
establecido
Auto ajuste de la tensiónMantiene la tensión estable cuando la tensión de entrada fluctúa
Protección contra fallosSobre intensidad, sobretensión, subtensión , calentamiento,
perdida de fase y sobrecarga, etc..
Interfaces periféricosEntrada analógica1 (AI2) 0-10V/0-20mA y 1 (AI3) -10 a +10V
Salida analógica2 (AO1, AO2) 0-10V/0-20mA
Entrada digital4 entradas comunes, frecuencia máx.: 1 kHz;
1 entrada alta velocidad, frecuencia máx.: 50kHz
Salida digital1 salida terminal Y1
Salida de relé2 salidas de relé programables
Terminal común RO1A NA, RO1B NC, RO1C
Terminal común RO2A NA, RO2B NC, RO2C
Capacidad contactor: 3A/AC250V
OtrosForma de montajeEn pared o carril DIN (hasta 2,2 kW)
Unidad de frenadoIncorporada hasta 45 kW
Filtro CEMIEC61800-3 C2 incorporado a partir de 4kW.
IEC61800-3 C3 opcional
Temperatura de trabajo-10 a +50ºC
Por encima de 40ºC, degrada la potencia un 1% por cada º adicional
Altitud<1.000 m
Por encima de los 1.000 m, degrada la potencia un 1% por
cada 100 m adicionales
Grado de ProtecciónIP20
SeguridadCumple con los requisitos de la CE
VentilaciónVentilador incorporado



Valores nominales

ModeloTensiónPotencia (kW)
Intensidad Entrada (Amp)Intensidad salida (Amp)
GD20-0R4G-S2Monofásicos 220 V0,46,52,5
GD20-0R7G-S20,759,34,2
GD20-1R5G-S21,515,77,5
GD20-2R2G-S22,22410
GD20-0R7G-4Trifásicos 380 V0,753,42,5
GD20-1R5G-41,55,04,2
GD20-2R2G-42,25,85,5
GD20-004G-4413,59,5
GD20-5R5G-45,519,514
GD20-7R5G-47,52518,5
GD20-011G-4113225
GD20-015G-4154032
GD20-018G-418,54738
GD20-022G-4225145
GD20-030G-4307060
GD20-037G-4378075
GD20-045G-4459892
GD20-055G-455128115
GD20-075G-475139150
GD20-090G-490168180
GD20-110G-4110201215



Dimensiones
Dimensiones GD20

ModeloW1W2
H1H2D1D2Orificio
GD20-0R4G-S280,060,0160,0150,0123,5120,35
GD20-0R7G-S280,060,0160,0150,0123,5120,35
GD20-1R5G-S280,060,0185,0175,0140,5137,35
GD20-2R2G-S280,060,0185,0175,0140,5137,35
GD20-0R7G-480,060,0185,0175,0140,5137,35
GD20-1R5G-480,060,0185,0175,0140,5137,35
GD20-2R2G-480,060,0185,0175,0140,5137,35
GD20-004G-4146,0131,0256,0243,5167,084,56
GD20-5R5G-4146,0131,0256,0243,5167,084,56
GD20-7R5G-4170,0151,0320,0303,5196,3113,06
GD20-011G-4170,0151,0320,0303,5196,3113,06
GD20-015G-4170,0151,0320,0303,5196,3113,06
GD20-018G-4200,0185,0340,6328,6184,3104,56
GD20-022G-4200,0185,0340,6328,6184,3104.56
GD20-030G-4250,0230,0400,0380,0202,0123,56
GD20-037G-4250,0230,0400,0380,0202,0123,56
GD20-045G-4282,0160,0400,0542,0238,0138,09
GD20-055G-4282,0160,0560,0542,0238,0138,09
GD20-075G-4282,0160,0560,0542,0238,0138,09
GD20-090G-4338,0200,0554,0535,0329,2-9,5
GD20-110G-4338,0200,0554,0535,0329,2-9,5
