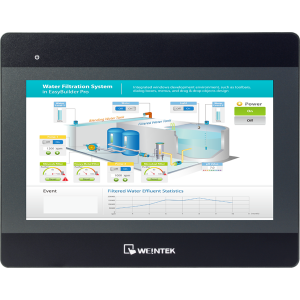

Ejemplo de imagen de MT6103iP
MT8071iPMT6103iPMT6071iP_2MT6051iPMT8071iP

Serie iP

Nueva Serie Económica iP

Equipada con un poderoso procesador Cortex A8 de 600 MHz, constituye la serie más económica de nuestra gama de HMIs.

  • Es Económica
  • Es rápida: Arranca en 13,43 segundos.
  • Es gráfica: 16 millones de colores
  • Es potente: Se programa con Easybuilder Pro al igual que las otras series de HMI’s







Categoría:

Si no precisa de todas las características y ventajas de la serie iE, la económica serie iP puede ser suficiente para dar respuesta a sus necesidades

  • Nuevo diseño: extremadamente delgado (solo 34 mm de grosor).

  • Conexión Ethernet (solo para los modelos MT8051iP y MT8071iP).

  • Procesador CORTEX A8: mucho más rápido (600MHz), obtiene un gran rendimiento gráfico.

  • EasyBuilder Pro: El software editor más potente, fácil e intuitivo.

Lo que la serie iP no puede hacer

 ModeloSerie IP Serie iE
Easybuilder Pro Protección de ProyectoN/DSI
Descarga directa de USBN/D
Función Correo ElectrónicoN/DSI
Modo de seguridad aumentadaN/DSI
Pasarela USB (Tethering)N/DSI
Servidor VNC N/DSI
Hardware Wi-FiN/DMT8103iE
Objeto
Visualización de tendencias circularesN/DSI
Botón ComboN/DSI
Fecha/HoraN/DSI
Esquema DinámicoN/DSI
Escala Dinámica N/DSI
Explorador de archivosN/DSI
Bloque de flujo N/DSI
MQTT (Editor)N/DSI
Impresión del Log de operacionesN/DSI
Configuración del log de operacionesN/DSI
Visualización del log de operacionesN/DSI
Visor de imágenesN/DSI
Gráfico Circular N/DSI
Gráfico CircularN/DSI
Base de datos de recetas
N/DSI
Importación/Exportación de recetas N/DSI
Vista de recetasN/DSI
Tabla de cadenasN/DSI
TablaN/DSI
Sincronización horaria N/DSI
Visor VNC N/DSI
Utilidad EasyAccess 2.0N/DSI
Ventana Macro Apertura/Ciclo/Cierre de VentanasN/DSI

 ModeloMT8051iPMT8071iPMT8102IP
PantallaPantallaTFT 4,3" TFT 7" TFT 10,1"
Resolución 480 x 272 px800 x 480 px1024 x 600 px
Brillo (cd/m2)400300350
Tipo iluminaciónLEDLEDLED
Vida útil> 30.000 horas> 30.000 horas> 20.000 horas
Colores16,7 M16 M16,7 M
Panel táctilTipo4 Hilos Tipo Resistivo4 Hilos Tipo Resistivo4 Hilos Tipo Resistivo
PrecisiónÁrea Activa Largo(X)+-2%; Ancho(Y)+-2%Área Activa Largo(X)+-2%; Ancho(Y)+-2%Área Activa Largo(X)+-2%; Ancho(Y)+-2%
Memoria (ROM / RAM)Almacenamiento ROM 128 Mb128 Mb128 Mb
Memoria RAM 128 Mb128 Mb128 Mb
ProcesadorTipoCPU RISC Cortex A8 32 bit a 600 MhzCPU RISC Cortex A8 32 bit a 600 MhzCPU ARM RISC a 528Mhz
Puertos E/SUSB HostND1x USB 2.0 1x USB 2.0
USB ClienteNDNDND
Ethernet10/100 Base-T10/100 Base-T 10/100 Base-T
Puertos COMCOM1: RS232/RS485 2H/4H
COM3: RS485 2H
COM1: RS232
COM2: RS485 2H/4H
COM3: RS485 2H/RS232
Con.A: COM2: RS485 2H/4H, COM3: RS485 2H
Con. B: COM1: RS232 4H / COM3: RS232 2H
WiFINDNDND
Aislamiento doble RS485NDNDND
RTC IncorporadoSISISISI
Alimentación Entrada24+- 20% VDC24+- 20% VDC24+- 20% VDC
AislamientoIncorporadoIncorporadoIncorporado
Consumo400 mA a 24V500 mA a 24V1,3 A a 12V; 650 mA a 24V
Resistencia tensión500VAC (1 min)500VAC (1 min)500VAC (1 min)
Resistencia aislamientoExcede 50 MOhms a 500VDCExcede 50MOhms a 500VDCExcede 50MOhms a 500VDC
Resistencia vibración10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)
Especificaciones
físicas
Placa base
tropicalizada
NoSINo
Material CarcasaPlásticoPlásticoPlástico
Dimensiones128 x 102 x 32 mm200,4 x 146,5 x 34 mm271 x 213 x 36,4 mm
Dimensiones montaje119 x 93 mm192 x 138 mm260 x 202 mm
Peso Aprox. (Kg)0,250,521
CondicionesProtección Panel frontalPanel frontal cumple NEMA 4/IP65Panel frontal cumple NEMA 4/IP65Panel frontal cumple NEMA 4/IP65
Temp. Almacén -20 a 60ºC / -4 a 140ºF-20 a 60ºC / -4 a 140ºF-20 a 60ºC / -4 a 140ºF
Temp. Trabajo0 a 50ºC / 32 a 122ºF0 a 50ºC / 32 a 122ºF0 a 50ºC / 32 a 122ºF
Humedad relativa10%-90% (sin condensación)10%-90% (sin condensación)10%-90% (sin condensación)
SoftwareEasybuilder ProEasybuilder ProEasybuilder Pro
Todos los modelos
Catálogo Weintek Serie IP
MT8051iP
MT8051iP datasheet eng
MT6051_8051iP1_Installation
MT8071iP
MT8071iP datasheet eng
MT6071_8071iP Installation eng
MT8102iP
MT8102iP1 Datasheet_eng
MT8102iP Installation eng
