cMT-FHDX-220 + cMT-IM21

Logo HDMI

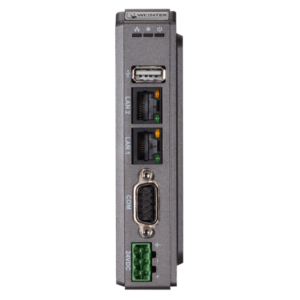

El cMT-FHDX-220 incorpora toda la funcionalidad HMI de la serie cMT.
Sin pantalla táctil ni LCD, esta unidad habilitada con un puerto HDMI, puede funcionar con pantallas de cualquier tamaño, por lo que el tamaño de la pantalla ya no está limitado por las HMI proporcionadas en el mercado. También puede permitir el control táctil a través de una conexión USB.

Le ofrecemos también un monitor táctil, el cMT-IM21, preparado para funcionar con el cMT-FHDX-220.

Categoría:

  • Interfaz HDMI incorporada y resolución ajustable hasta 1920×1080.

  • Soporta resolución personalizada para monitores LCD de 16:9 y 4:3.

  • Soporta un amplio rango de entrada de tensión 24±20 VDC.

  • Soporta el protocolo IIoT : MQTT.

 ModelocMT-FHDX-220XcMT-iM21
PantallaPantallaNAIPS 21,5"
Resolución NAFull HD 1920 x 1080
Brillo (cd/m2)NA250
Contraste
NA1000:1
Tipo retro iluminaciónNALED
Vida útilNA> 50.000 horas
ColoresNA16,7 M
Angulo de visión (A/A/I/D)NA89/89/89/89
Panel táctilTipoNAVidrio templado, tipo capacitivo
(Admite gestos con 2 dedos)
Escala de dureza 6H
Memoria (ROM / RAM)Almacenamiento ROM 4 GBNA
Memoria RAM 1 GBNA
ProcesadorTipoCPU 4 núcleos RISC 32 bit a 1,6 GHzNA
Puertos E/SRanura SDNDND
USB Host2 x USB 2.0 2 x USB 2.0
USB ClienteND1 x USB 2.0 (Micro USB)
EthernetLan 1: 1 x 10/100/1000 Base-T
Lan 1: 1 x 10/100 Base-T
NA
WiFINDND
Puertos COMCOM1: RS232
COM2: RS485 2H, 4H
COM3: RS485 2H
NA
HDMIResolución 1920 x 1800 (personalizable)Si (Entrada de Video)
Salida AudioPor HDMINA
RTC Incorporado(Reloj Tiempo Real)SIND
Alimentación Entrada24±20% VDC24±20% VDC
AislamientoIncorporadoIncorporado
Consumo850mA a 24V1,56A a 24V
Resistencia tensión500VAC (1 min)500VAC (1 min)
Resistencia aislamientoExcede 50 MΩ a 500VDCExcede 50 MΩ a 500VDC
Resistencia vibración10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)
Especificaciones
físicas
Placa base
tropicalizada
SISI
Material CarcasaPlásticoAluminio
Dimensiones229,8 x 130 x 115
mm
546 x 354 x 56,2
mm
Dimensiones montajeNA532 x 340 mm
Peso Aprox. (Kg)0,244,9
MontajeEn carril DIN de 35 mm
En cuadro, montaje VESA 100 x 100 mm
Condiciones medioambientalesProtección IP 20Panel frontal cumple NEMA4 / IP65
Temp. Almacén -20º a 60ºC (-4º a 140ºF)-20º a 60ºC (-4º a 140ºF)
Temp. Trabajo0º a 50ºC (32º a 122ºF)0º a 50ºC (32º a 122ºF)
Humedad relativa10%-90% (sin condensación)10%-90% (sin condensación)
SoftwareEasyBuilder Pro
EasyAccess2.0 (opcional)
CODESYS (opcional)
NA
CertificadosCE
UL
Marcado CE
Listado cULus
Marcado CE
Listado cULus
