cMT-SVR + cMT-IV6

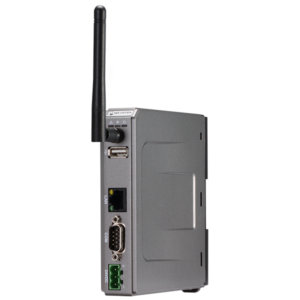

cMT-SVR

Los cMT-SVR están equipados con puertos COM y dos puertos Ethernet, lo que les permite conectarse a controladores y realizar operaciones aritméticas de manera eficiente, o procesar datos como recetas, muestreo de datos y registro de datos / eventos.

cMT-iV & cMT-iPC

La serie cMT realiza la arquitectura de “una máquina para múltiples pantallas” que puede adaptarse de manera flexible a diversas aplicaciones. Ambos pueden ejecutar cMT Viewer para mostrar los datos instantáneos e históricos u operar cMT-SVR.





Categoría:

  • IApp cMT Viewer.

  • cMT Monitor y Control Inteligentes – En modo Monitor se pueden monitorizar hasta 50HMIs simultáneamente.

  • Gestión de aplicaciones – EasyLauncher.


Aplicaciones 300

 ModelocMT-SVR-100cMT-SVR-200cMT-iV6
PantallaPantallaNANATFT 9,7"
Resolución NANA1024 x 768
Brillo (cd/m2)NANA350
Contraste
NANA500:1
Tipo retro iluminaciónNANALED
Vida útilNANA> 30.000 horas
ColoresNANA262K
Angulo de visión (A/A/I/D)NANA60/70/70/70
Panel táctilTipoNANATipo resistivo 4 hilos
Memoria (ROM / RAM)Almacenamiento ROM 256 MB256 MB4 GB
Memoria RAM 256 MB256 MB1 GB
ProcesadorTipoRISC 32 bit a 600 MHzRISC 32 bit a 600 MHzRISC 32 bit a 1 GHz
Puertos E/SRanura SDSD/SDHCSD/SDHCSD/SDHC
USB Host1 x USB 2.0 1 x USB 2.0 ND
USB ClienteNDNDND
Ethernet2 x 10/100/1000 Base-T1 x 10/100/1000 Base-T1 x 10/100/1000 Base-T
WiFINDIEEE 802.11 b/g/n
802.11b: max 18.01 dBm
802.11g: max 11.02 dBm
802.11n: max 12.20 dBm
ND
Puertos COMCOM1: RS232
COM2: RS485 2H, 4H
COM3: RS485 2H
COM1: RS232
COM2: RS485 2H, 4H
COM3: RS485 2H
ND
Salida AudioNDNDAltavoz Mono incorporado
RTC Incorporado(Reloj Tiempo Real)SISISI
Alimentación Entrada24±20% VDC10,5 a 28 VDC24±20% VDC
AislamientoIncorporadoIncorporadoIncorporado
Consumo230mA a 24V1000mA a 12V, 450mA a 24V900mA a 24V
Resistencia tensión500VAC (1 min)500VAC (1 min)500VAC (1 min)
Resistencia aislamientoExcede 50 MΩ a 500VDCExcede 50 MΩ a 500VDCExcede 50 MΩ a 500VDC
Resistencia vibración10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)
Especificaciones
físicas
Placa base
tropicalizada
SISISI
Material CarcasaPlásticoPlásticoPlástico
Dimensiones27 x 130 x 115 mm27 x 130 x 115
mm
260,6 203,1 x 36,5 mm
Dimensiones montajeNANA250 x 192 mm
Peso Aprox. (Kg)0,180,180,92
MontajeEn carril DIN de 35 mm
En carril DIN de 35 mm
En cuadro, montaje VESA 75 x 75 mm
Condiciones medioambientalesProtección IP 20IP 20Panel frontal cumple NEMA4 / IP65
Temp. Almacén -20º a 70ºC (-4º a 158ºF)-20º a 70ºC (-4º a 158ºF)-20º a 60ºC (-4º a 140ºF)
Temp. Trabajo-20º a 55ºC (-4º a 131ºF)-10º a 55ºC (14º a 131ºF)0º a 50ºC (32º a 122ºF)
Humedad relativa10%-90% (sin condensación)10%-90% (sin condensación)10%-90% (sin condensación)
SoftwareEasyBuilder Pro
EasyAccess2.0 (opcional)
EasyBuilder Pro
EasyAccess2.0 (opcional)
cMT Viewer
CertificadosCE
UL
Marcado CE
Listado cULus
Marcado CE
Listado cULus
Marcado CE
